一、产品概述

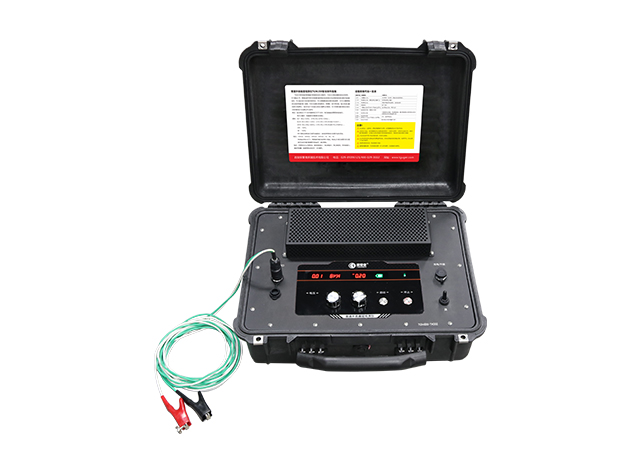

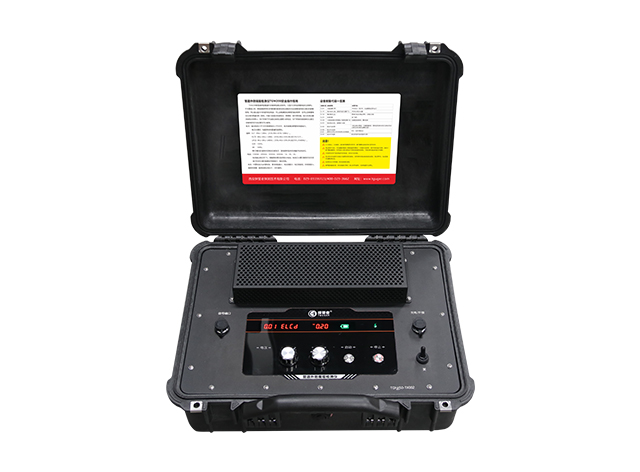

TGM200即是通用型管道外防腐层检测仪发射机，又是大功率金属管线定位发射机，可与雷迪公司、美国威脉等常见的管道防腐层检测仪接收机和金属管线探测仪接收机配套使用。可以输出最大3安培的恒定电流，可以加载腐蚀检测用的混合频率，也可以加载管线定位用的更强的单一频率。内置大容量充电锂电池， 更便携，操作更快捷。相比同类仪器发射机功率更大，同行环境下可加载比其他仪器更大的电流，在干早接地差的其他仪器无法使用的地方该仪器也可以使用。

二、产品特点

1.内置大容量充电锂电池，无需外接电源。

2.功率更大，同样条件下能加载更大的电流。

3.具有多种频率，有混合频率也有单一频率。

4.仪器更轻便更便携。

5.关闭盖子具有IP67防水级别。

三、技术参数

构造：高抗冲热塑性塑料注射成型。

IP等级：盖子打开IP54 ，盖子关闭IP67。

尺寸：470mmx370mmx190mm。

重量：14.6kg （含内置18Ah电池）。

工作温度：-10ºC至+50ºC。

储存温度：-20ºC至+70ºC。

最大输出功率：200W。

最大输出电流：3A。

工作频率：ELF：4Hz+128Hz ，ELCD：4Hz+8Hz+128Hz，LFCD：4Hz+8Hz+640Hz，640Hz，8kHz，4Hz电流输出档位：100mA，200mA，300mA， 600mA，1A，2AV，3A。

显示信息：输出电压，输出电流，工作模式，温度限压。

内置电池容量：23.45Ah。

外接电源：可外接专用移动电源供电。

电池充电时间：小于8小时。

四、操作步骤

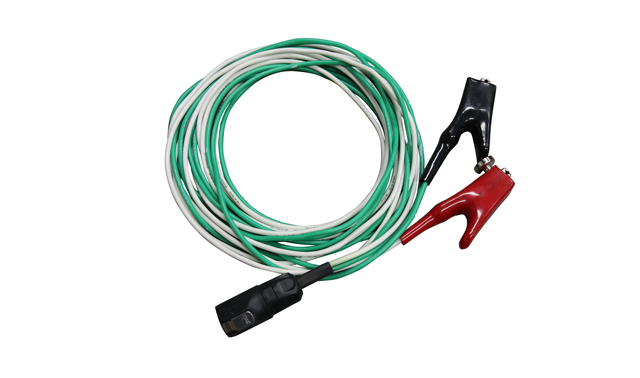

1.按规范将信号线连接好，快插头插入信号输出口，白色线接管道，绿色线接地。

2.打开电源开关，选择合适的频率及电流。

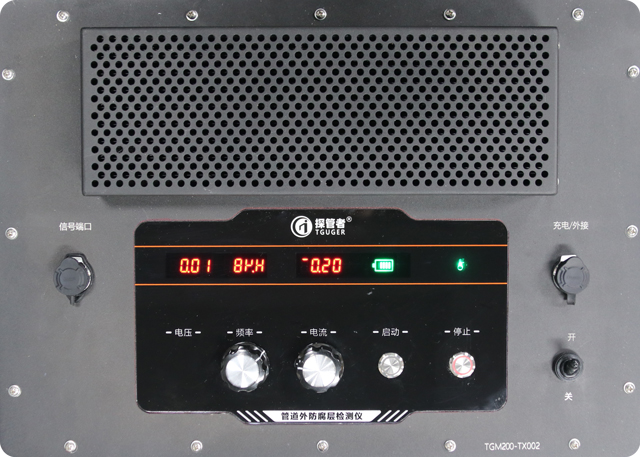

3.选择完毕后，点击启动按钮，注意观察显示屏电流窗口，电流数值会慢慢增加至调节的输出电流，电流达到调节电流后会发出“滴”的一声，代表电流已达到预期数值。若窗口显示E302代码，表示电压超限，电流无法打上去，此时需要降低接地电阻，或者降低输出电流。

4.如果在发射机工作过程中，要增加输出电流或者改变输出频率，需要按停止按钮，然后再旋转旋钮，调节电流和频率，再点击启动按钮。

5.电流成功打上去后，就可以使用接收机进行探测。
