一、产品概述

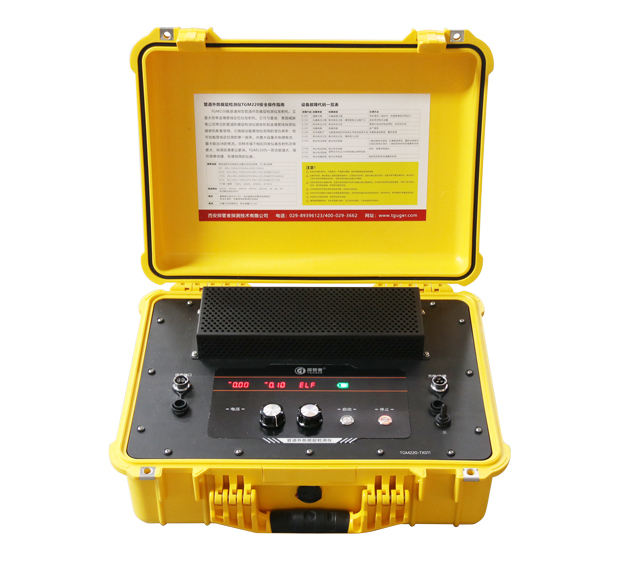

TGM220既是通用型管道外防腐层检测仪发射机,又是大功率金属管线定位仪发射机。它可与雷迪、美国威脉等公司常见的管道防腐层检测仪接收机和金属管线探测仪接收机配套使用。它既能加载腐蚀检测用的混合频率,也可加载管线定位用的单一频率。内置大容量充电锂电池,最大输出3A的电流。同样环境下相比同类仪器发射机功率更大,探测距离更远更深。TGM220为一款功能强大、操作简单快捷,轻便耐用的仪器 。
二、产品特点
1.内置大容量充电锂电池,无需外接电源。
2.功率更大,同样条件下能加载更大的电流。
3.具有多种频率能适应更多应用场景,有4个混合频率4个单一频率。
4.具有8个档位电流输出,更大的电流档位能适应更多的探检测现场。

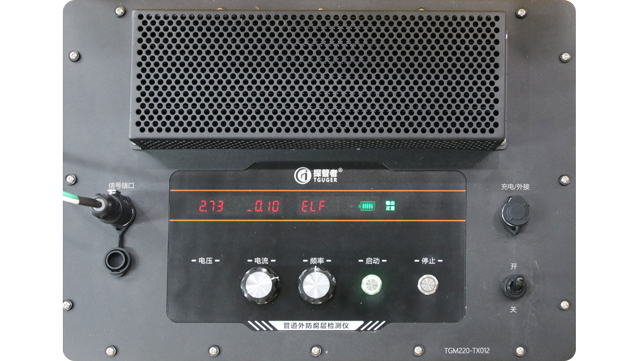

5.仪器工作时的电压、电流、频率、工作状态依次显示在仪器面板上,仪器面板采用及为省电耐用的数码管显示,数码管实时显示仪器工作参数和状态。
6.发射机具有电压测量功能,该功能可以为信号接入点选择提供相关依据。如接入点管道电压过高,可能会损坏仪器。
7.仪器更轻便更便携。
8.关闭盖子具有IP67防水级别。
三、技术参数
构造:高抗冲热塑性塑料注射成型。
IP等级:盖子打开IP54 ,盖子关闭IP67。
尺寸:470mmx370mmx190mm。
重量:14.6kg (含内置23.5Ah电池)。
工作温度:-10ºC至+50ºC。
储存温度:-20ºC至+70ºC。
最大输出功率:220W。
最大输出电流:3A。
最小输出电流:60mA。
工作频率:ELF 4Hz+128Hz(35% 4Hz+65% 128Hz) ;ELCD 4Hz+8Hz+128Hz(35% 4Hz+30% 8Hz和35% ELF) ;LFCD 4Hz+8Hz+640Hz(35% 4Hz+30% 8Hz和35% 640Hz) ;ELF2 3Hz+6Hz+128Hz(35% 3Hz+30% 6Hz和35% 128) ;4个单一频率 128Hz、640Hz、4096Hz、8192Hz。
电流档位:60mA、100mA、200mA、300mA、600mA、1A、2A、3A,共8个。
电压:最高输出电压为100V,电压越高说明管地电阻越大;电压太高时,检查接地和管道的连接处。
显示信息:输出电压,输出电流,频率模式,输出正常,电压超限,功率超限,温度限压。
电池:内置可充电锂电池,电池容量23.5aH。
外接电源:可外接专用移动电源供电。

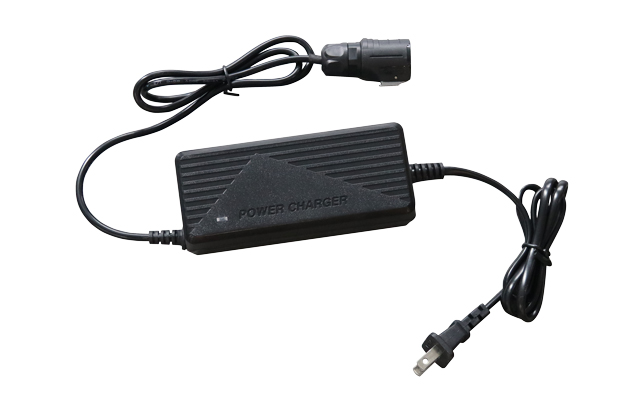

电池充电时间:小于8小时。
四、操作步骤
1.按规范将信号线连接好,快插头插入信号输出口,白色线接管道,绿色线接地。
2.打开电源开关,选择合适的频率及电流。
3.选择完毕后,点击启动按钮,注意观察显示屏电流窗口,电流数值会慢慢增加至调节的输出电流,电流达到调节电流后会发出“滴”的一声,代表电流已达到预期数值。若窗口显示E302代码,表示电压超限,电流无法打上去,此时需要降低接地电阻,或者降低输出电流。
4.如果在发射机工作过程中,要增加输出电流或者改变输出频率,需要按停止按钮,然后再旋转旋钮,调节电流和频率,再点击启动按钮。
5.电流成功打上去后,就可以使用接收机进行探测。
